Equipos de Diagnóstico

Osciloscopios

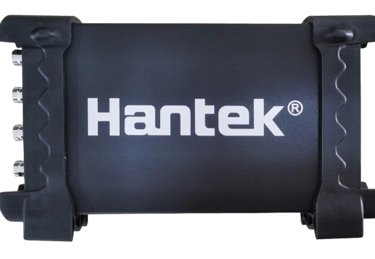

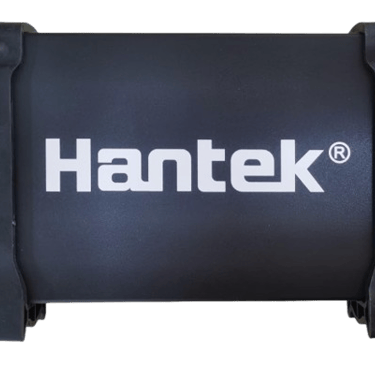

Hantek 6074

• Canales: 4

• Ancho de banda: 70 Mhz

• Frecuencia de muestreo: 1Gs/s.

• Sensibilidad de entrada: de 2mv/div a 10 V/div

• Resolucion vertical: 8 bits

• Desacople de continua: No

Hantek 1008

• Canales: 8

• Ancho de banda: 100 khz.

• Frecuencia de muestreo: 2,4 Ms/s.

• Sensibilidad de entrada: de 5mv/div a 5 V/div

• Resolucion vertical: 8 bits

• Desacople de continua: No

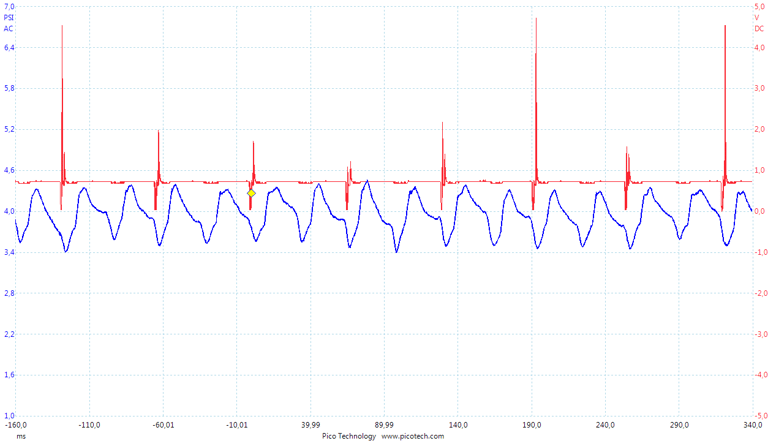

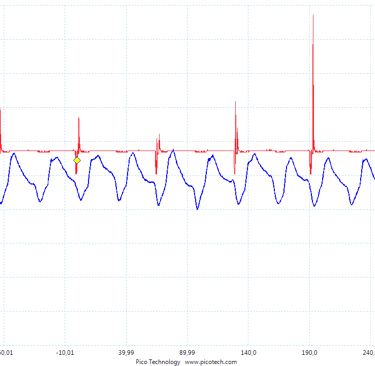

Pico 2204A

• Canales: 2

• Ancho de banda: 10 Mhz.

• Frecuencia de muestreo: 100 Ms/s.

• Sensibilidad de entrada: de 10mv/div a 4 V/div

• Resolucion vertical: 8 bits

• Desacople de continua: Si

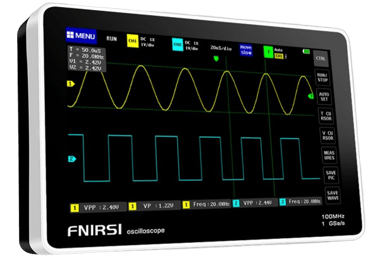

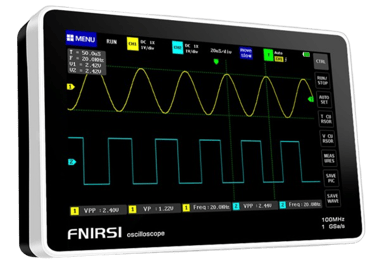

ADS1013D Handheld Digital Tablet oscilloscope

• Canales: 2

• Ancho de banda: 100 Mhz.

• Frecuencia de muestreo: 1 Gs/s.

• Sensibilidad de entrada: de 50mv/div a 500 V/div

• Resolucion vertical: 8 bits

• Desacople de continua: Si

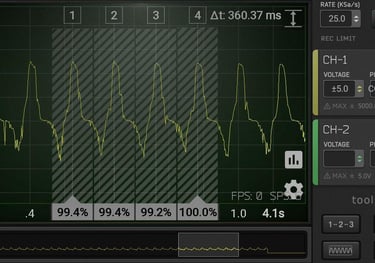

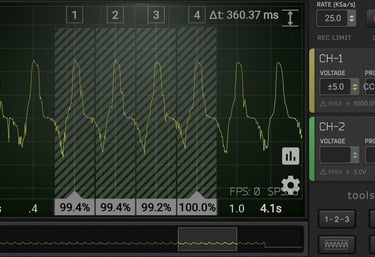

HScope

• Osciloscopio para Android utilizado conjuntamente con Hantek.

• Muy práctico para ser utilizado en una tablet.

• Funciones automotrices especiales

Escáners

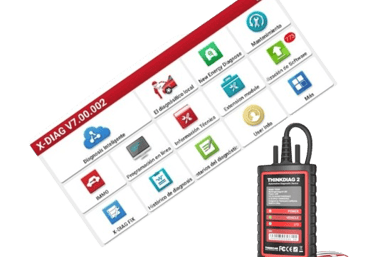

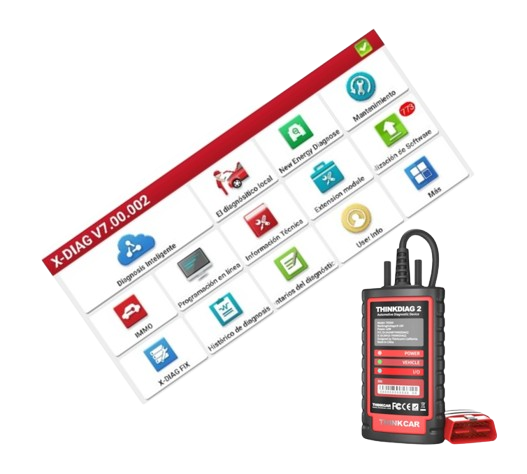

XDiag Pro 3 con interfaz Thinkdiag 2

• Escáner multimarca de la línea Lounch.

• Multi idioma

• Comunicación por Bluethoot bidireccional

• Sistemas de Motor, ABS, SRS, etc.

• Datos en tiempo real

• Prueba de actuadores

• Visualización gráfica de datos

• Topología de red

• Almacenamiento de pruebas e informe de diagnóstico

• Diagnóstico de baterías

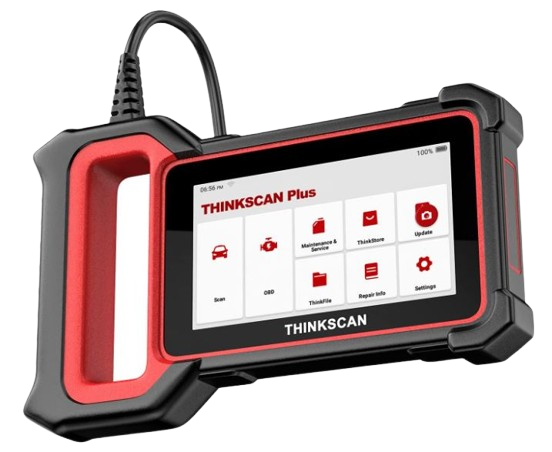

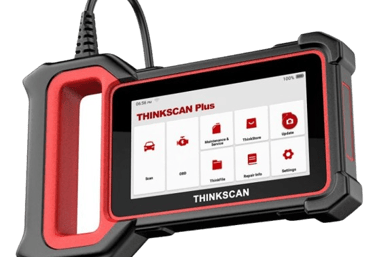

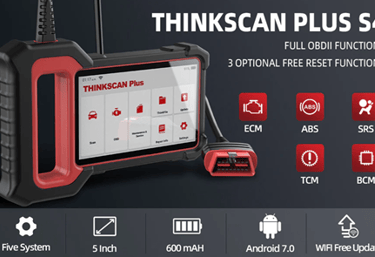

ThinkScan Plus S4

• Escáner multimarca

• Sistemas de Motor, ABS, SRS, BCM, TCM

• Datos en tiempo real

• Prueba de actuadores

• Visualización gráfica de datos

• Informe de diagnóstico

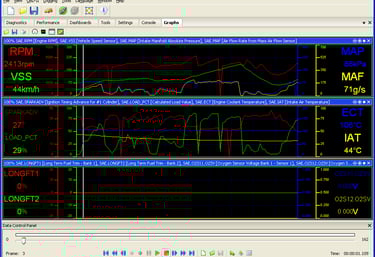

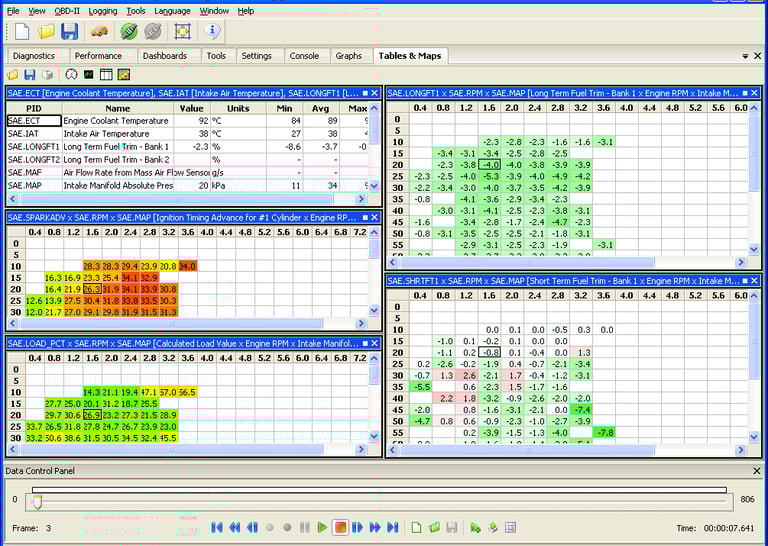

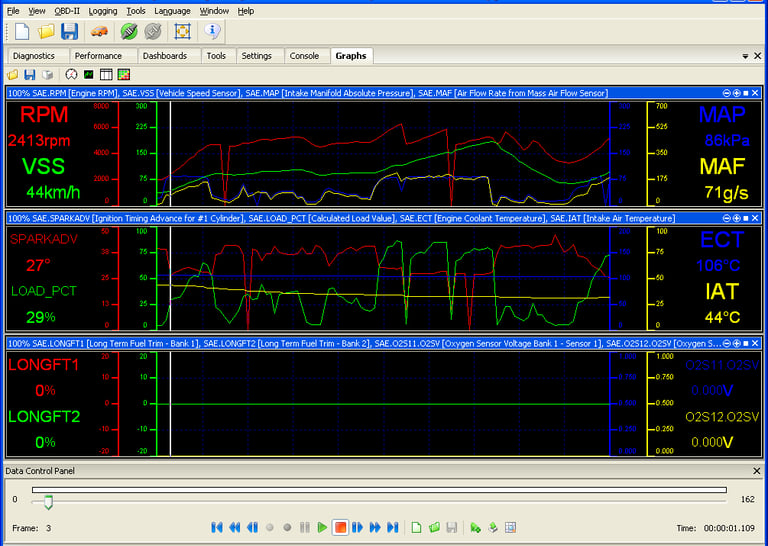

ScanXL Standard version

• Potente escáner para procesar datos OBD2

• Conexión mediante interfaz ELM327

• Datos en tiempo real

• Visualización gráfica de datos

• Informe de diagnóstico

• Análisis mediante mapas bidimensionales

• Análisis de eficiencia volumétrica (VE)

DashCommand

• Aplicación para Android utilizada recolectar datos OBD2

• Integrado con ScanXL Standard

• Conexión mediante ELM327 Bluetooth

• Lectura y borrado de códigos OBD2

Transductores

Sensor de presión de 500 PSI, SSI Technologies LLC

• Sensor de presión absoluta

• Voltaje lineal desde 0,5 a 4,5 V

• Utilizado para medir presión dentro del cilindro de manera muy precisa

• Tiempo de respuesta < 2ms

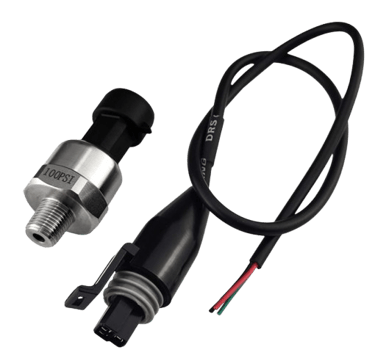

Sensor de presión genérico

• Sensor de presión relativa a nivel del mar, de 100, 200 y 300 PSI.

• Voltaje lineal de 0,5 a 4,5 V

• Sensor económico pero menos preciso que el anterior, utilizado para medir presiones dentro del cilindro, combustible, etc.

• Tiempo de respuesta > 2 ms

Sensor de presión diferencial

• Sensor de presión diferencial, de construcción casera con transductor piezoeléctrico

• Muy sensible, utilizado para medir presiones de admisión, escape, cárter y sistema de refrigeración.

Pinza de corriente Hantek CC-65

• Pinza de corriente AC/DC

• Ancho de banda: 20 kHz

• Rango de medida: de 20 mA a 65 A

• Utilizada para medir corriente por inyectores, bobinas, etc.

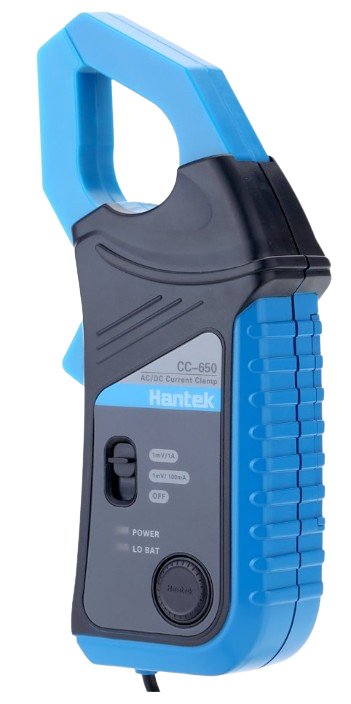

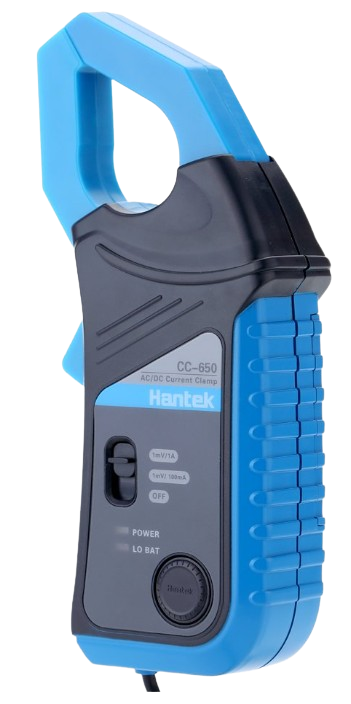

Pinza de corriente Hantek CC-650

• Pinza de corriente AC/DC

• Ancho de banda: 400 Hz

• Rango de medida: de 10 A a 650 A

• Utilizada para realizar pruebas de compresión relativa
